Conector Tipo 2 (Mennekes) para coche eléctrico: norma IEC 62196-2, anatomía de los 7 pines y compatibilidad 2026
El conector Tipo 2, también llamado Mennekes, es el estándar europeo para cargar un coche eléctrico en corriente alterna (AC). Está definido por la norma IEC 62196-2 (en España, UNE-EN 62196-2:2017) y es de uso obligatorio en infraestructura pública AC según el Reglamento (UE) 2023/1804 (AFIR). Aquí te explicamos su anatomía, modos de carga, compatibilidad y qué cargador Tipo 2 elegir.
Madrid y alrededores: te ayudamos a elegir cable, wallbox e instalación sin sobredimensionar la solución.
¿Qué es el conector Tipo 2 (Mennekes)?
El conector Tipo 2 es la solución europea estandarizada para la carga conductiva en AC. Tomó su nombre informal de la empresa alemana Mennekes, que diseñó el formato original (VDE-AR-E 2623-2-2). Hoy está normalizado internacionalmente:
- Norma técnica internacional: IEC 62196-2:2025 (última edición, sustituye a la de 2022).
- Norma técnica española: UNE-EN 62196-2:2017 — “Bases, clavijas, conectores de vehículo y entradas de vehículo. Carga conductiva de vehículos eléctricos. Parte 2: Compatibilidad dimensional y requisitos de intercambiabilidad para los accesorios de espigas y alvéolos en corriente alterna”.
- Marco legal UE: Reglamento (UE) 2023/1804 (AFIR), aplicable desde el 13 de abril de 2024, que deroga la Directiva 2014/94/UE.

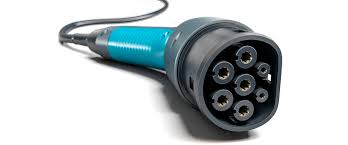

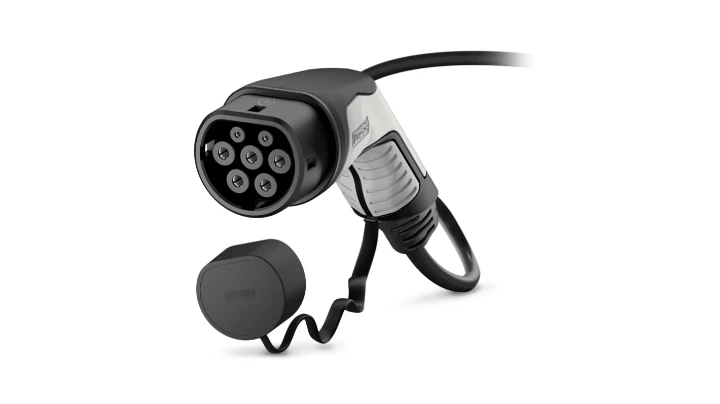

Anatomía del conector Tipo 2: los 7 pines
El conector Tipo 2 dispone de 7 contactos en disposición circular, diseñados para soportar carga monofásica o trifásica según el equipo:
Disposición de los 7 pines del conector Tipo 2 según IEC 62196-2 / UNE-EN 62196-2:2017
| Pin | Nombre | Función |
|---|---|---|
| L1 | Línea 1 (Fase 1) | Conductor de potencia (mono y trifásica) |
| L2 | Línea 2 (Fase 2) | Conductor de potencia (solo trifásica) |
| L3 | Línea 3 (Fase 3) | Conductor de potencia (solo trifásica) |
| N | Neutro | Conductor de retorno |
| PE | Tierra de protección (Protective Earth) | Seguridad: drena fallos a tierra |
| CP | Control Pilot | Señal PWM — negocia potencia entre coche y wallbox |
| PP | Proximity Pilot | Detecta conexión y limita corriente según capacidad del cable |
Características eléctricas según IEC 62196-2:2022/2025: tensión nominal hasta 480 V AC, 50-60 Hz; intensidad nominal hasta 63 A trifásica o 70 A monofásica.
Modos de carga IEC 61851-1: cuándo usa Tipo 2 cada uno
La norma IEC 61851-1 define los modos de carga de un vehículo eléctrico. El conector Tipo 2 está presente en los modos 2 y 3:
| Modo | Descripción | Conector | Uso real |
|---|---|---|---|
| Modo 1 | Enchufe schuko doméstico, sin protección específica | Schuko (no Tipo 2) | Prohibido en muchos países para EV — inseguro |
| Modo 2 | Cable portátil con caja IC-CPD (protección integrada) | Schuko → Tipo 2 al coche | Cable de emergencia incluido con el coche |
| Modo 3 | Wallbox dedicado con comunicación Control Pilot | Tipo 2 a ambos lados | Recarga doméstica habitual (vivienda/garaje) |
| Modo 4 | Carga rápida en corriente continua (DC) | CCS Combo 2 / CHAdeMO | Estaciones de carga rápida en autopistas |
Los wallbox Veltium, DazeBox y Policharger que vendemos cumplen IEC 61851-1 Ed 3.0 Modo 3 con conector Tipo 2 cable integrado.
Marco legal: Tipo 2 obligatorio en infraestructura pública (AFIR)
El Reglamento (UE) 2023/1804 (AFIR) establece que los puntos de recarga públicos de potencia normal en AC deben estar equipados con conector Tipo 2 (Anexo II). Es directamente aplicable en España desde abril de 2024 y deroga la Directiva 2014/94/UE.
- AC normal (≤ 22 kW): conector Tipo 2 (toma o cable integrado).
- DC rápida: conector CCS Combo 2 (que integra el Tipo 2 + 2 contactos DC).
- Modificaciones recientes: Reglamento Delegado (UE) 2025/656 (recarga inalámbrica, V2G, hidrógeno — aplicable desde 8 enero 2026) y (UE) 2025/671 (datos infraestructura).
En la práctica, todos los vehículos eléctricos nuevos comercializados en la UE incorporan toma Tipo 2 para AC.
CCS Combo 2 (IEC 62196-3): el Tipo 2 ampliado para carga rápida DC
Para carga rápida en corriente continua (DC), Europa adopta el conector CCS Combo 2 (Combined Charging System tipo 2), normalizado por IEC 62196-3. Es la extensión del Tipo 2 Mennekes: añade dos contactos DC adicionales debajo del conector Tipo 2 estándar, manteniendo los 7 pines AC en la parte superior.
Tabla de pines del CCS Combo 2 (9 contactos)
| Grupo | Pin | Función |
|---|---|---|
| Parte superior (Tipo 2) | L1, L2, L3 | Fases AC (no usadas en carga DC) |
| N | Neutro AC | |
| PE | Tierra de protección (compartida AC/DC) | |
| CP | Control Pilot — negociación con el cargador (PWM y comunicación PLC) | |
| PP | Proximity Pilot — detección y bloqueo | |
| Parte inferior (DC) | DC+ | Conductor positivo de corriente continua |
| DC− | Conductor negativo de corriente continua |
Disposición verificable en el manual oficial Siemens SICHARGE D 300, Tabla 3-9 “Asignación de pines del conector CCS (Combo 2)”.
Especificaciones técnicas CCS Combo 2
| Especificación | Valor / Estado |
|---|---|
| Norma | IEC 62196-3 (Tipo 2 Combo) — modo 4 IEC 61851-1 |
| Compatibilidad AC | Sí: usa los 7 pines superiores Tipo 2 (mismas potencias 3,7-22 kW) |
| Compatibilidad DC | Sí: hasta 1.000 V DC en CCS2 estándar; hasta 1.500 V DC en variantes HPC recientes |
| Potencia DC típica pública | 50, 150, 350 kW (HPC con cable refrigerado por líquido) |
| Comunicación | ISO/IEC 15118 (PLC sobre Control Pilot, soporta V2G y Plug & Charge); DIN SPEC 70121 (modo legacy) |
| Marco legal UE | Reglamento 2023/1804 (AFIR) — obligatorio en infraestructura DC pública |
| Compatibilidad vehículos | Todos los EV nuevos comercializados en UE; Tesla Model S/X (matriculados desde 2018) y todos los Model 3/Y europeos |
Compatibilidad CCS Combo 2 con wallbox Tipo 2
- Un coche con toma CCS Combo 2 puede cargar en un wallbox doméstico Tipo 2 (solo AC, hasta 7,4 o 22 kW). Es lo habitual en casa.
- Un coche con toma solo Tipo 2 (sin CCS) no puede usar cargadores DC rápidos CCS Combo 2 — le faltan los 2 contactos DC inferiores. Los EV puros nuevos europeos vienen ya con CCS Combo 2 nativo.
- Adaptadores CCS → CHAdeMO o CCS → NACS (Tesla EE.UU.) existen pero no se usan en Europa: aquí la red está estandarizada en CCS Combo 2.
Más información general en Wikipedia: Combined Charging System (CCS).
Tipo 2 vs Tipo 1 vs CCS Combo 2 vs CHAdeMO vs NACS
| Conector | Norma | Tipo de carga | Mercado | Pines | Potencia típica |
|---|---|---|---|---|---|
| Tipo 2 (Mennekes) | IEC 62196-2 | AC mono y trifásica | Europa (estándar oficial) | 7 (5 potencia + CP + PP) | 3,7 / 7,4 / 11 / 22 kW AC |
| Tipo 1 (J1772/Yazaki) | IEC 62196-2 | AC monofásica | Norteamérica, Japón, modelos antiguos UE | 5 (3 potencia + CP + PP) | 3,7 / 7,4 kW AC máx |
| CCS Combo 2 | IEC 62196-3 | AC + DC rápida | Europa (estándar oficial AFIR DC) | 9 (7 Tipo 2 + 2 DC) | 50-350 kW DC; HPC hasta 400 kW |
| CHAdeMO | IEC 62196-3 | DC rápida (en desuso UE) | Japón y modelos antiguos | 10 | 50-350 kW DC |
| NACS / Tesla | SAE J3400 | AC + DC (Tesla legacy) | EE. UU. principalmente | 5 | 250 kW DC |
En Europa, los Tesla Model S/X (matriculados desde 2018) y todos los Model 3/Y europeos vienen ya con toma Tipo 2 nativa. Algunos modelos importados antiguos (Nissan Leaf 1ª gen, Mitsubishi Outlander PHEV anteriores a 2019) usan Tipo 1 — requieren cable adaptador.
Compatibilidad: qué debes comprobar antes de comprar un cargador Tipo 2
| Qué revisar | Qué significa | Qué comprar |
|---|---|---|
| Toma del coche | Casi todos los EV vendidos en UE desde 2019 usan Tipo 2 nativo (con o sin extensión CCS) | Wallbox Tipo 2 con cable integrado (5 o 7 m) |
| Potencia que admite el coche en AC | Algunos coches limitan a 7,4 kW monofásico aunque la red sea trifásica | Wallbox 7,4 kW (Lite Zero/Uno) o 22 kW (Lite Kubo) según coche |
| Carga rápida | Para DC el coche debe tener toma CCS Combo 2 (extensión Tipo 2) | Carga rápida solo en público — no en casa |
| Instalación doméstica | La potencia real depende del cuadro, contrato y protecciones | Wallbox 7,4 kW si tienes 230 V monofásico; 22 kW solo con 400 V trifásico |
Si vives en comunidad, además del conector importa el recorrido de cableado y la normativa: guía para garaje comunitario.
Coste de cargador Tipo 2 e instalación: factores y deducción IRPF
El coste real depende del equipo elegido (wallbox AC Tipo 2 cable integrado), del recorrido de cableado, de las protecciones eléctricas necesarias y de la legalización (ITC BT-52). Por eso emitimos presupuesto cerrado tras visita técnica gratuita en lugar de publicar precios fijos.
- Equipo: consulta precio actualizado en catálogo — tienda online de wallbox Tipo 2 (Veltium, DazeBox, Policharger, V2C).
- Instalación profesional: los factores que más influyen son la distancia desde el cuadro a la plaza, el tipo de garaje (vivienda vs comunidad) y los trámites de legalización. Detalle en factores que determinan el precio.
- Deducción del 15 % en IRPF: el Real Decreto-ley 7/2026 (BOE-A-2026-6544), confirmado por la Sede Electrónica de la AEAT, prorroga hasta el 31 de diciembre de 2026 la deducción del 15 % en IRPF por instalación de punto de recarga (base imponible aplicable según AEAT).
Qué cargador Tipo 2 comprar según tu caso
Carga sencilla
Si haces pocos kilómetros y priorizas coste inicial, valora primero un enchufe reforzado bien protegido.
Ver enchufe 220V en garajeWallbox doméstico
Para uso habitual, control y mayor seguridad: wallbox Tipo 2 7,4 kW monofásico.
Ver Veltium Lite ZeroMás control y solar
Si quieres conectividad WiFi/Ethernet e integración con autoconsumo (Modo Solar/Mixto).
Ver Veltium Lite UnoSiguientes pasos
Preguntas frecuentes sobre conector Tipo 2 y Mennekes
La norma técnica internacional IEC 62196-2 (en España, UNE-EN 62196-2:2017). Los modos de carga los define IEC 61851-1. A nivel UE, el Reglamento 2023/1804 (AFIR) lo establece como obligatorio para infraestructura pública AC.
7 pines: L1, L2, L3 (3 fases), N (neutro), PE (tierra), CP (Control Pilot — negociación PWM con el wallbox) y PP (Proximity Pilot — detecta presencia y limita corriente según el cable).
Casi todos los EV nuevos vendidos en la UE desde 2019 incorporan toma Tipo 2 nativa (incluido Tesla en Europa desde 2018). Modelos antiguos como Nissan Leaf 1ª gen o Mitsubishi Outlander PHEV pre-2019 usan Tipo 1 — necesitan cable adaptador.
No exactamente. CCS Combo 2 es una extensión del Tipo 2: añade dos contactos adicionales para corriente continua (DC) en la parte inferior, manteniendo los 7 pines del Tipo 2 arriba. Permite carga AC + DC rápida con un único puerto en el coche.
Sí. Un coche con toma CCS Combo 2 usa los 7 pines superiores Tipo 2 cuando carga en un wallbox doméstico AC (3,7-22 kW). Los 2 contactos DC inferiores solo entran en juego cuando se conecta a un cargador rápido público CCS Combo 2 (50-350 kW DC).
Según IEC 62196-2:2022/2025: hasta 480 V AC, 70 A monofásico (16 kW) o 63 A trifásico (43 kW teóricos). En la práctica, los wallbox domésticos llegan a 7,4 kW (monofásico) o 22 kW (trifásico). El CCS Combo 2 (DC) llega a 350 kW en estaciones HPC con cable refrigerado por líquido.
Sí. El RDL 7/2026 (BOE-A-2026-6544), confirmado por la AEAT, prorroga hasta el 31 de diciembre de 2026 la deducción del 15 % en IRPF por instalación de punto de recarga.
Sí. La Ley de Propiedad Horizontal permite instalar punto de recarga individual sin acuerdo previo de la comunidad (basta con comunicación). Además del conector, debes resolver normativa, recorrido de cableado y protecciones. Ver guía completa y normativa ITC BT-52.
